钽SMD电容器是一种小型极化电容器，用于PCB上的稳定高电容滤波，在有限空间内实现。它们使用钽阳极和薄的Ta₂O₅介质，因此电容在电压和温度变化下保持稳定。本文介绍了它们的结构、规格、壳体尺寸、稳定性、极性规则和可靠性极限。
钽贴片电容概述
钽SMD电容是一种小型极化电容，设计用于直接在PCB表面安装。内部采用钽金属作为正极（阳极），并以非常薄的五氧化钽（Ta₂O₅）作为绝缘层。这种结构使其能够储存大量电荷，同时占用极小的板块空间。
与许多陶瓷电容相比，钽SMD电容在电压和温度变化时保持其电容值更稳定。零件上标注的数值通常更接近实际电路中获得的数值。因此，它们被广泛应用于空间受限设计中，这些设计需要数十到数百微法拉的稳定电容。

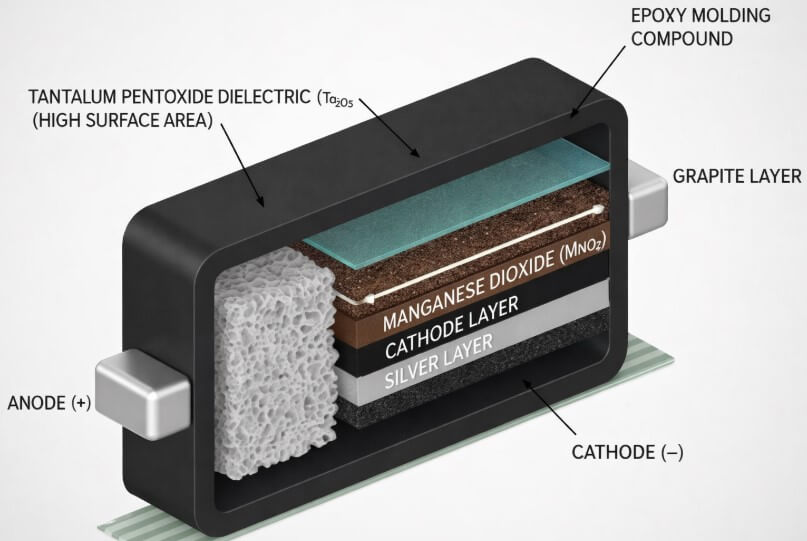

钽SMD电容器结构与材料
在钽贴片电容内部，阳极由微小多孔的钽粉颗粒制成。这种海绵状结构提供了非常大的内部表面积。在该表面生长一层薄薄的五氧化钭（Ta₂O₅）作为介质。由于这层氧化层极薄且覆盖面积极大，电容可以在紧凑的芯片封装中储存大量电荷。
在介质表面上，阴极通过二氧化锰（MnO₂）或特殊的导电聚合物形成。该阴极系统随后覆盖碳和银层，将电流传递至外部端子。整个元件包裹在模压环氧本体中，端端采用金属端子，专为SMD焊接优化。使用固体材料而非液态电解液意味着钽SMD电容器不会干燥，并且在额定参数内使用时能提供长期稳定的性能。
钽贴片电容器的电气特性
| 参数 | 含义 | 典型值 / 注释 |
|---|---|---|
| 电容（C） | 它能储存多少电荷 | 在芯片封装中，约0.1微F至几百μF |
| 额定电压（VR） | 它能安全承受的最高直流电压 | 通常电压范围为2.5伏到50伏 |
| ESR | 内阻浪费能量 | 约0.01 Ω至1 Ω（聚合物钽类型较低） |
| 漏电流 | 仍然流动的小而稳定的电流 | 比大多数陶瓷电容器高，电解电容中低 |
| 涟漪流 | 空调可以承受不会过热 | 受限于自加热;具体极限见数据手册 |
| 温度范围 | 安全工作温度持续时间 | −55°C至+105°C或+125°C，具体取决于系列 |
| 电容漂移 | 数值随时间变化多少/温度 | 在额定温度范围的约±10%范围内 |

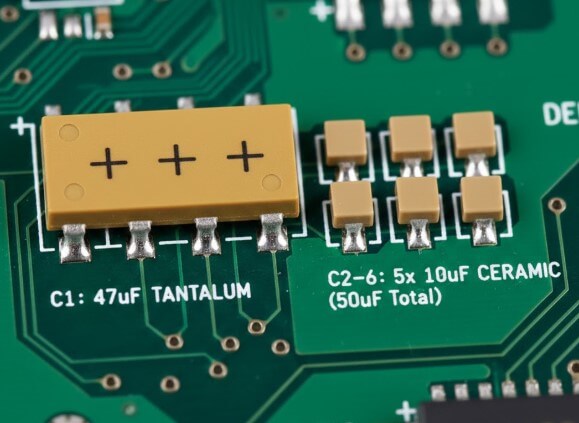

钽SMD电容器的外壳尺寸和体积效率
钽SMD电容器以其高体积效率著称，即在小体积内具有高电容。在相同的机壳尺寸和电压等级下，钽芯片通常能达到比许多多层陶瓷电容（MLCC）更高的电容。这种优势在更高值（约10–22微F以上）和更高工作电压时更加明显，MLCC 要么体积增大，要么必须并联使用。
钽SMD电容器有A、B、C、D等标准机壳代码，以及常见的公制芯片尺寸。这些选项有助于保持PCB布局紧凑且高度较低。当设计需要小体积占地但直流轨道上仍需大量大容量电容时，钽SMD电容提供了非常节省空间的解决方案。

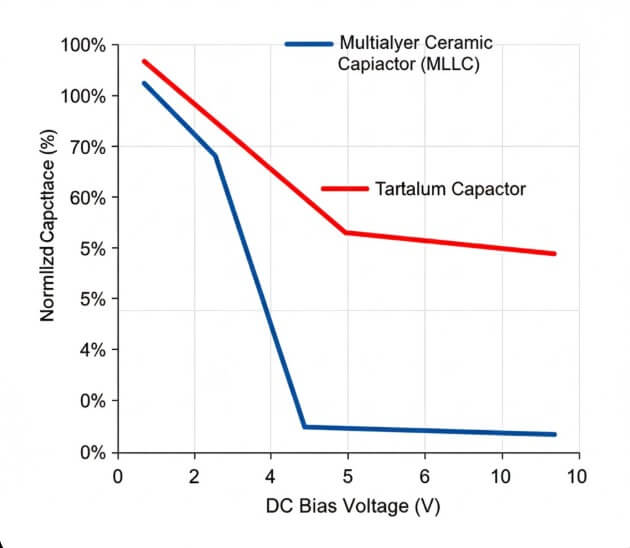

钽贴片机电容器中的直流偏置与温度稳定性
一些陶瓷电容器在施加稳定直流电压（接近最大额定电压）时，会损失大量电容。在这种情况下，电路中的实际电容可能远低于印刷值，这可能会改变滤波器、定时网络或电源轨的预期行为。
钽SMD电容在直流偏压和温度下都能保持更接近额定值。它们随温度变化的电容变化较小，通常在规定范围内的±10%左右。这种稳定且可预测的行为有助于电源和信号电路在工作条件下保持一致性，从而更容易围绕所选电容值进行设计。

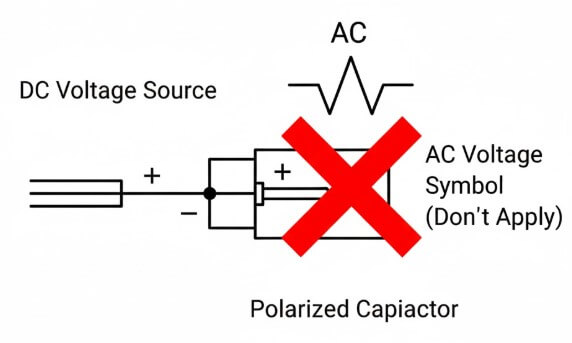

钽贴片（SMD）电容器的极性和频率行为
钽SMD电容器是极化部件，意味着它们有清晰的正负面。阳极（正极）必须始终保持高于阴极（负极）的电压。如果电压反转，即使时间很短，内部的薄氧化层也可能受损，电容器可能会损坏。因此，钽SMD电容不应安装在电压在器件内经常从正向到负值波动的电路中。
这些电容器也不适合接收高频信号。它们最适合直流解耦和低至中频功率滤波，这些电压变化较慢。它们的内阻（ESR）和电感高于许多小型陶瓷电容器，因此不适合用于射频段、定时网络或纯交流耦合路径。

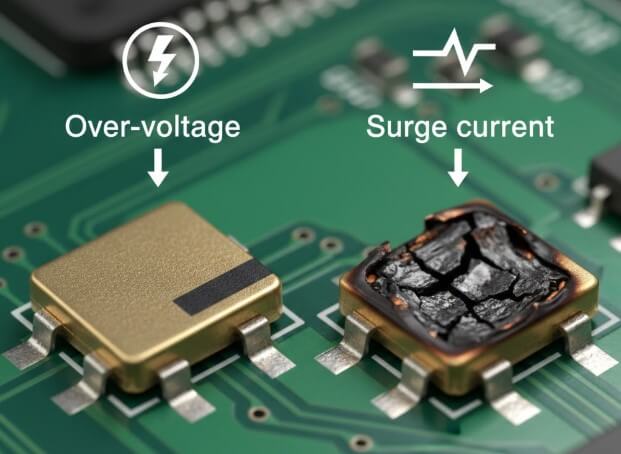

钽SMD电容器的可靠性与失效模式
钽SMD电容器如果被推到极限之外，可能会出现严重故障。当它们暴露在过高电压、强电流浪涌或极性反转时，内部薄薄的Ta₂O₅介电层可能会在小范围内受到损伤。这种损伤会形成一个微小的导电点，将更多电流吸引到该点。随着电流增加，光点会发热，电容可能会短路和过热，有时会烧坏机壳或附近的PCB区域。
在较老的二氧化锰（MnO₂）钽类型中，MnO₂阴极层在高温时可以支持燃烧。更新的生产方法、更强的测试以及导电聚合物阴极的使用提高了可靠性，且常导致更软的失效。即便如此，钽SMD电容仍需在其额定电压范围内使用，避免反向电压，并防止大电流浪涌。
比较：MnO₂与聚合物钽SMD电容器
| 特色 | MnO₂ 钽 SMD 电容器 | 聚合物钽 SMD 电容器 |
|---|---|---|
| 阴极材料 | 使用二氧化锰 | 使用导电聚合物 |
| ESR（内阻） | 中等，通常更高 | 非常低，有时在毫欧左右 |
| 浪潮下的行为 | 更可能因硬短路和过热而失效 | 烧伤风险较低，故障通常较轻 |
| 电压降价 | 通常需要在低于额定电压的范围内有更大的安全裕度 | 通常可以更接近额定电压（在限制范围内） |
| 波纹电流能力 | 受限于更高的ESR和热量积累 | 由于ESR较低，更好地处理波纹电流 |
| 电路中的典型应用 | 通用的批量解耦以及许多较老或简单的电路 | 高电流电源轨与低阻抗电源路径 |

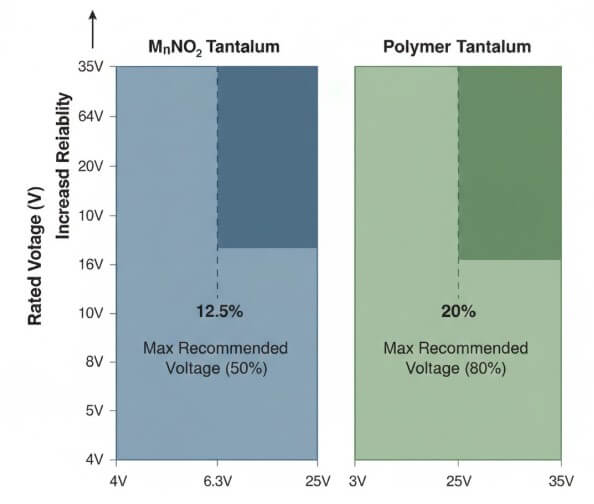

钽SMD电容器安全作的电压降额
为了帮助钽SMD电容更耐用并安全工作，基本情况下不要让它们直接运行在额定电压下。因此，选择额定电压更高的部件，电容只使用该值的一部分。这降低了电容器内部薄介质层的电应力。
对于经典的MnO₂钽SMD电容器，常见的做法是将其使用在额定电压的约一半、低阻抗电源轨或恶劣条件下。聚合物钽SMD电容器采用改良材料，因此通常可以在额定电压的更高比例下使用，有时约为80–90%，只要能控制浪涌和纹波电流。具体降额规则在不同系列之间可能有所不同，因此始终必须遵守数据手册中规定的电压限制和条件。
开关电源中的钽SMD电容器
开关电源中的钽SMD电容
开关电源是钽SMD电容器中非常常见的配置。在输入端，它们充当大容量存储，帮助平滑输入直流电压，并在负载突然增加时提供额外电流。在输出端，它们与电感和控制电路协同工作，保持输出电压稳定并减少纹波。
钽贴片电容器具有中等的ESR，有助于减少仅使用极低ESR陶瓷电容时可能出现的不良振荡。在许多电路中，钽SMD电容器与小型陶瓷电容器并联放置。陶瓷处理快速高频变化，钽电容提供大部分储存能量，并支持电源轨上的低频滤波。
钽SMD电容器的PCB布局与安装技巧
• 将钽SMD电容放置在IC或其支持的稳压引脚附近，以保持电流环路较小。
• 使用短而宽的走线或电源和地平面来降低电容路径中的电阻和电感。
• 将纹波电流分流到多个钽贴片电容器之间并联，而不是将单个部件推向极限。
• 检查电容器壳上的极性标记，并在焊接前仔细匹配PCB丝印和网标签。
• 遵循推荐的焊盘布局和回流曲线，以避免组装过程中机械应力和开裂。
• 将敏感信号线远离高电流电容环路，以减少PCB上的杂音和耦合。
钽SMD电容器常见的设计错误
| 错误 | 为什么这是个问题 |
|---|---|
| 电容运行在或更高额定电压 | 这会给介质施加压力，使失效的可能性增加。 |
| 将电容器连接反极性或反向尖峰 | 会损坏氧化层，并可能导致硬短路。 |
| 在高能轨道上使用钽，且大涌入且无限制 | 浪涌电流会让零件过热，导致损坏。 |
| 忽略涟漪电流额定值 | 额外的加热会缩短使用寿命，可能导致早期故障。 |
| 用钽替换MLCC，而不检查ESR和浪涌行为 | 可能会改变轨道稳定性，增加噪音或应力。 |
| 跳过数据手册和可靠性指南 | 缺少电容器的关键限制和安全使用规则。 |
结论
钽SMD电容在小机壳内提供高电容，在直流偏置和温度变化下表现稳定。它们最适合直流解耦和低至中频滤波，而非高频信号。需要正确的极性，过电压、浪涌电流和反向应力会增加故障风险。MnO₂和聚合物类型在ESR、浪涌行为和降额需求上有所不同。
常见问题解答 [常见问题解答]
我如何选择合适的钽 SMD 电容值？
选择一个满足轨道大容量存储和纹波滤波需求的电容值，然后确认它能承受纹波电流和启动浪涌。
钽贴片机电容器的容忍性是什么意思？
公差告诉实际电容与标记值的差异，比如±10%或±20%。
我可以在电池供电电路中使用钽SMD电容吗？
可以，但前提是电压额定是安全的，极性永远不会反转。
钽电容器中的浪涌电流是什么？
浪涌电流是在开机时出现高电流尖峰，可能损坏电容器并导致故障。
我如何识别钽贴片电容器的极性标记？
检查弹壳标记和数据手册，因为标记风格取决于制造商。
钽贴片电容器对振动或机械应力有益吗？
它们可以很好地工作，但你必须遵循正确的PCB封装，以防止接头开裂。
